Chi tiết sản phẩm

Ứng dụng:

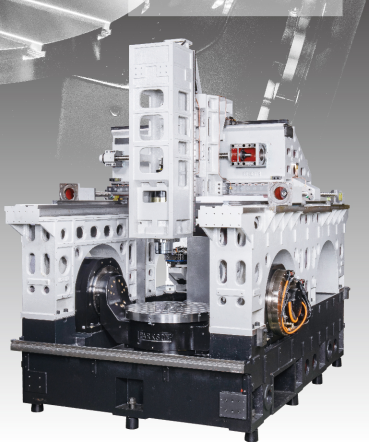

- Máy có cấu trúc dạng cổng phù hợp để gia công các phôi lớn với độ chính xác và độ linh hoạt cao.

- Máy gia công 5 trục đồng thời thích hợp để gia công các phôi phức tạp chỉ với 1 lần gá đặt.

Thông số kỹ thuật

Hành trình	- Hành trình trục X: 800 mm. - Hành trình trục Y: 1245 mm. - Hành trình trục Z: 620 mm. - Khoảng cách từ mũi trục chính đến bàn máy : 100-720 mm.
Bàn máy	- Đường kính bàn máy: 800 mm. - Rãnh T : 7×14×100 mm. - Tải trọng lớn nhất của bàn máy (Cân bằng/Nghiêng): 1000/500 kg.
Trục chính	- Tốc độ trục chính: 12000 vòng/phút (tích hợp). - Côn trục chính: HSK A63. - Động cơ trục chính: 21/25kW.
Trục A	- TRỤC NGHIÊNG (Trục A): D.D.M - Góc nghiêng: -120° ~ +30°. - Tốc độ lớn nhất: 50 vòng/phút. - Độ chia nhỏ nhất: 0.001°.
Trục C Bàn xoay	- Trục C. - Góc xoay trục C: 360°. - Tốc độ lớn nhất: 100 vòng/phút. - Độ chia nhỏ nhất: 0.001°.
ATC	- ĐÀI DAO. - Loại côn: HSK A63/32T. - Đường kính dao lớn nhất khi không có dao liền kề/có dao liền kề: 125/75 mm. - Chiều dài dao lớn nhất: 300 mm. - Trọng lượng dao lớn nhất: 8 kg.
Bước tiến	- Tốc độ di chuyển nhanh trục X/Y/Z: 48/48/48 m/phút. - Tốc độ cắt: 1-20000 mm/ Phút.

Phụ kiện tiêu chuẩn

- Trục chính 12000 vòng/phút, HSK A63.

- Hệ thống LHL (bôi trơn).

- ATC 32T.

- TNC-640.

- Hệ thống làm mát trục chính/trục A,C.

- Thang đo tuyến tính trục A/C.

- Hệ thống khí nén Airtac.

Vòng định vị vòi phun chất làm mát, 2 đầu ra phun khí trục chính.

- Bơm làm mát trục chính.

- Băng tải phoi.

- Súng xịt nước.

- Súng xịt khí.

Phụ kiện tùy chọn

- Trục chính 15000 vòng/phút.

- ATC BBT40/CAT40/DIN40.

- ATC 24T/32T/48T/60T/64T/96T/120T.

- Bộ điều khiển 840 DSL.

- Bộ so dao.

- Bộ đo phôi Renishaw/Heidenhain.

- CTS 30/70 bar.

- Vòng định vị vòi phun chất làm mát, 4 đầu ra phun khí trục chính.

- Hệ thống khí nén-SMC/Mindman.

- Thang đo tuyến tính trục X/Y/Z
