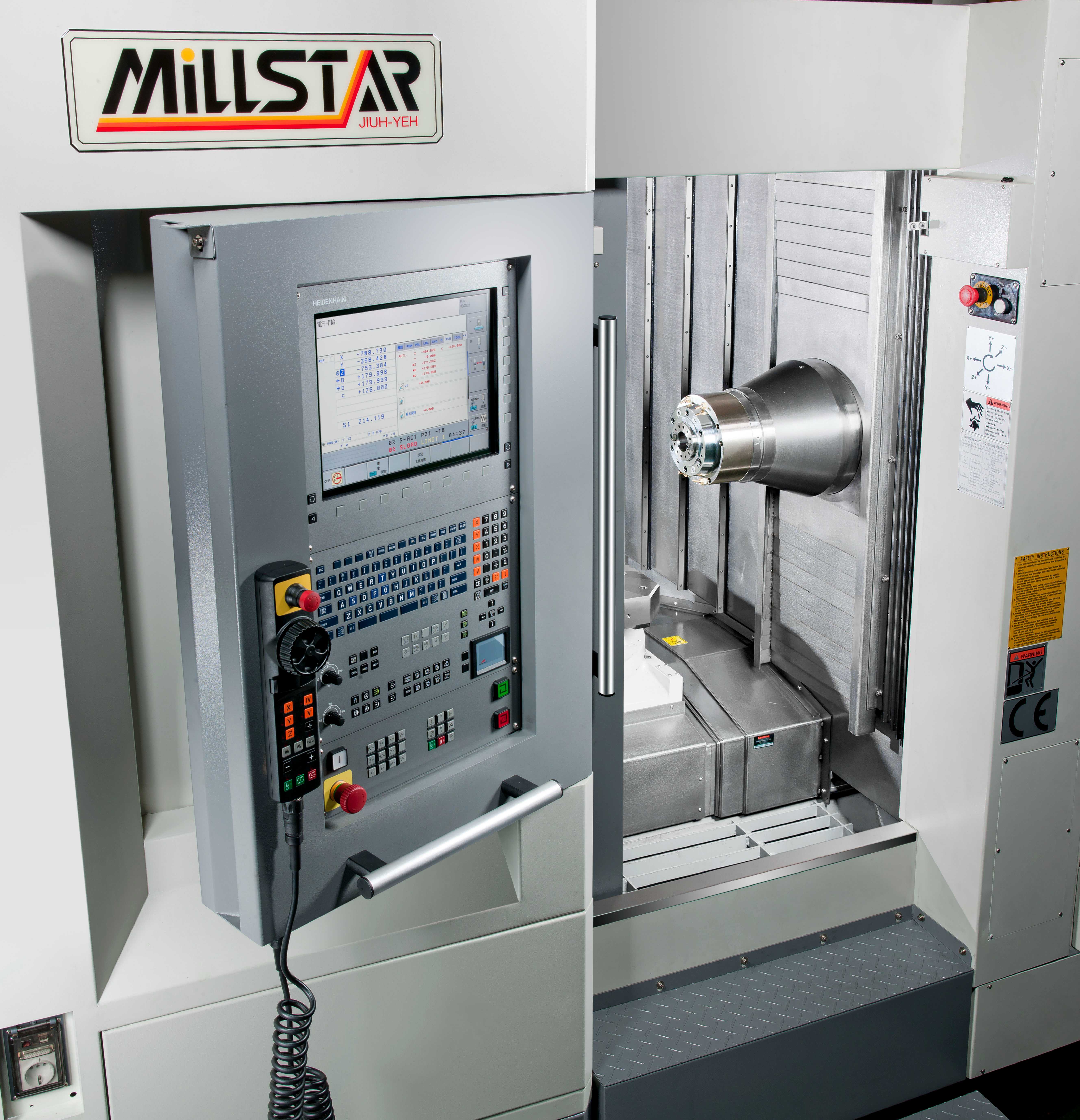

TRUNG TÂM GIA CÔNG NGANG JHM 400

Giá SP: Liên hệ
Xuất xứ: Đài Loan
Gửi yêu cầu

Chi tiết sản phẩm



Tính năng:  - Đạt độ chính xác cao.
 - Có thể xoay được các mặt để gia công, gia công đồng thời 4 trục.
 - Có thể gia công đồng thời tất cả các nguyên công chỉ trong MỘT lần gá.
 - Gá đặt phôi nhanh (2 bàn xoay tích hợp).



Thông số kỹ thuật
Hành trình

- Hành trình trục X: 630 mm.

- Hành trình trục Y: 630 mm.

- Hành trình trục Z: 630 mm.

- Khoảng cách từ tâm trục chính đến bề mặt bàn máy: 50-680 mm.

- Khoảng cách từ mũi trục chính đến tâm bàn máy: 130-760 mm.

Bàn máy

- Khoảng cách từ bề mặt bàn máy đến sàn: 1100 mm.

- Kích thước bàn máy: 400x400 mm (2 cái).

- Lỗ ren bàn máy:  M10xP1.5 (24 lỗ).

- Tải trọng tối đa của bàn máy: 400 kg.

- Độ chia góc nhỏ nhất: 0.001˚ .

Trục chính

- Côn trục chính: BT-40.

- Truyền động trục chính: DDS (trực tiếp).

- Đường kính trục chính: Ø70 mm.

- Tốc độ trục chính: 10000 vòng/phút.

Bước tiến

- Động cơ trục chính(cont / 30 min): 15 / 18.5 kW.

- Bước tiến khi gia công 3 trục: 1 ~ 10000 mm/phút.

- Tốc độ di chuyển nhanh 3 trục: 36  ( 48 opt. ) m/phút.

ATC

- Đơn vị cài đặt nhỏ nhất cho 3 trục: 0.001 mm.

- Số vị trí lắp dao trên ổ chứa: 40 ( 60 opt. ).

- Đường kính x chiều dài dao lớn nhất: Ø80 x 300 mm.

- Khối lượng dao lớn nhất: 10 kg.

- Chuôi dao: P40T -1.

- Thời gian thay dao ( t - t ): 1.6s ( 60 HZ ).

APC

- Số pallet: 2 cái.

- Cách thay pallet: Bàn xoay.

- Thời gian thay pallet: 8s.

Thông số máy

- Diện tích sàn ( L x W x H ): 4713 x 3056 x 2735 mm.

- Khối lượng máy ( N.W / G.W ): 11500 / 13500 kg.

- Công suất: 40 KVA.

- Bộ điều khiển: Fanuc hoặc Mitsubishi.

Lưu ý: "*" có nghĩa là tùy chọn, "N/A" có nghĩa là không có sẵn.

Phụ kiện tiêu chuẩn

- Bộ điều khiển Mitsubishi hoặc Fanuc.

- Bàn xoay với cơ cấu thay bàn tự động.

- Bàn xoay phân độ 1˚ (JMH-400 tiêu chuẩn là 0.001˚ ).

- ATC 40 vị trí.

- BT-40; trục chính truyền động trực tiếp 10,000 vòng/phút.

- Hệ thống dẫn hướng bi đũa.

- Vòng làm mát đầu trục chính.

- Bộ làm mát dầu trục chính.

- Bộ trao đổi nhiệt cho tủ điện.

- Hệ thống làm mát 3 trục.

- Hệ thống bôi trơn tự động.

- Bao che toàn bộ máy.

- Băng tải phoi với thùng chứa phoi.

- Bulong và tấm kê cân bằng.

- Dụng cụ và hộp dụng cụ theo máy.

- Hướng dẫn sử dụng.

- Máy biến áp.

Phụ kiện tùy chọn

- ATC 60,90,120 vị trí.

- BT-40, trục chính truyền động trực tiếp 10,000~24,000 vòng/phút.

- Hệ thống tưới nguội xuyên tâm (CTS-20/30/50/70 bar).

- Thang đo tuyến tính cho 3 trục.

- Bộ tách váng dầu.

- Điều hòa không khí cho tủ điện.

- Bộ so dao tự động.

- Bộ đo phôi tự động.

- Bộ làm mát xuyên bầu kẹp dao 20/50 bar (không bao gồm bầu kẹp).

- Tiêu chuẩn CE .

- Bộ điều khiển SIEMENS,HEIDENHAIN,FAGOR .

- Hệ thống thay đổi pallet tự động .

- Hộp số mô men xoắn cao.
